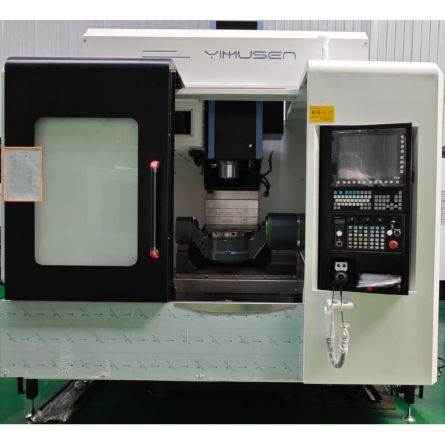

入門級五軸加工中心（3+2）

產品型號

單位

YMS-U380

YMS-U500

轉臺

工作臺尺寸

mm

F250

F350

工作臺承重

Kg

60（50）

150（120）

T型槽寬度

mm

4-12H8-90°

8-14H8-45°發散型

傾斜軸角度

°

±120°

±110°

旋轉軸角度

°

360°

360°

加工範圍

X軸行程

mm

600

800

Y軸行程

mm

＋270/-190

＋400/-175

Z軸行程

mm

450

550

主軸端面至工作臺距離

mm

40-490

200-750

主軸

錐孔型號

BBT40

HSK A63（BBT40）

拉釘規格

BT40-45°

HSK

轉速範圍

rpm

0-12000

0-15000

系統配置

新代220MA含RTCP

新代220MA含RTCP

進給

X軸快速移動

m/min

24

24

Y軸快速移動

m/min

24

24

Z軸快速移動

m/min

24

24

A軸最大旋轉速度

rpm

189

176

C軸最大旋轉速度

rpm

200

218

主機外形尺寸

mm

約2000*2200*2600

約2700*2400*2700

主機重量

T

約4.5

約5.5
